Popis produktu ZZ kladk.obecný K10 0,5t/1 125

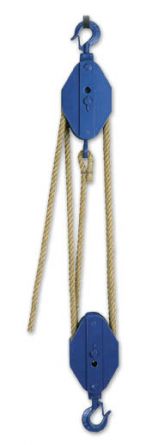

OBECNÝ KLADKOSTROJ K10, K11, K12, K15
Použití:Obecný kladkostroj Brano K10, K11, K12, K15 dodáváme ve 2 variantách – pro textilní lano aocelové lano.
Obecné kladkostroje slouží jako přenosné nářadí při montážních, opravárenských a jiných pracích. Používají se ke zvedání nebo tažení břemen v libovolném směru ručním tahem lana, zpravidla však pomocí motoricky poháněných vrátků.
Kladkostroje typ K10 – K12 jsou určena pro textilní lana, typ K15 pro lana ocelová (lana nejsou součastí výrobku).
Vlastnosti:
- robustní, jednoduchá konstrukce
- minimální nároky na údržbu
| Typ | Nosnost (t) |
Hlavní rozměry (mm) | Technické parametry | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | d | D | emin | Lmin | Provedení lana |
Počet kladek | Ø lana max. |
Ovlád.síla F (N) |
Hmotnost (kg) |
||
| K10 | 0,5 | 72 | 145 | 30 | 125 | 18,5 | 730 | textilní | 1 | 25 | 2660 | 14 |
| K11 | 1 | 115 | 145 | 36 | 125 | 23,5 | 930 | 2 | 25 | 2760 | 19 | |
| 2 | 125 | 200 | 50 | 180 | 35,5 | 1215 | 2 | 26 | 5670 | 30 | ||
| K12 | 0,3 | 75 | 65 | 30 | 60 | 18,5 | 570 | 3 | 10 | 575 | 3,5 | |
| K15 | 1 | 80 | 200 | 36 | 180 | 23,5 | 1175 | ocelové | 1 | 12,5 | 5620 | 20 |
| 2 | 100 | 250 | 50 | 230 | 35,5 | 1215 | 1 | 12,5 | 11260 | 43 | ||
| 4 | 115 | 300 | 56 | 280 | 39,5 | 1410 | 1 | 20 | 22400 | 54 | ||
| 6 | 145 | 350 | 63 | 325 | 50 | 1770 | 1 | 20 | 33730 | 104 | ||
Obecný kladkostroj Brano K10, K11, K12, K15 – schéma
